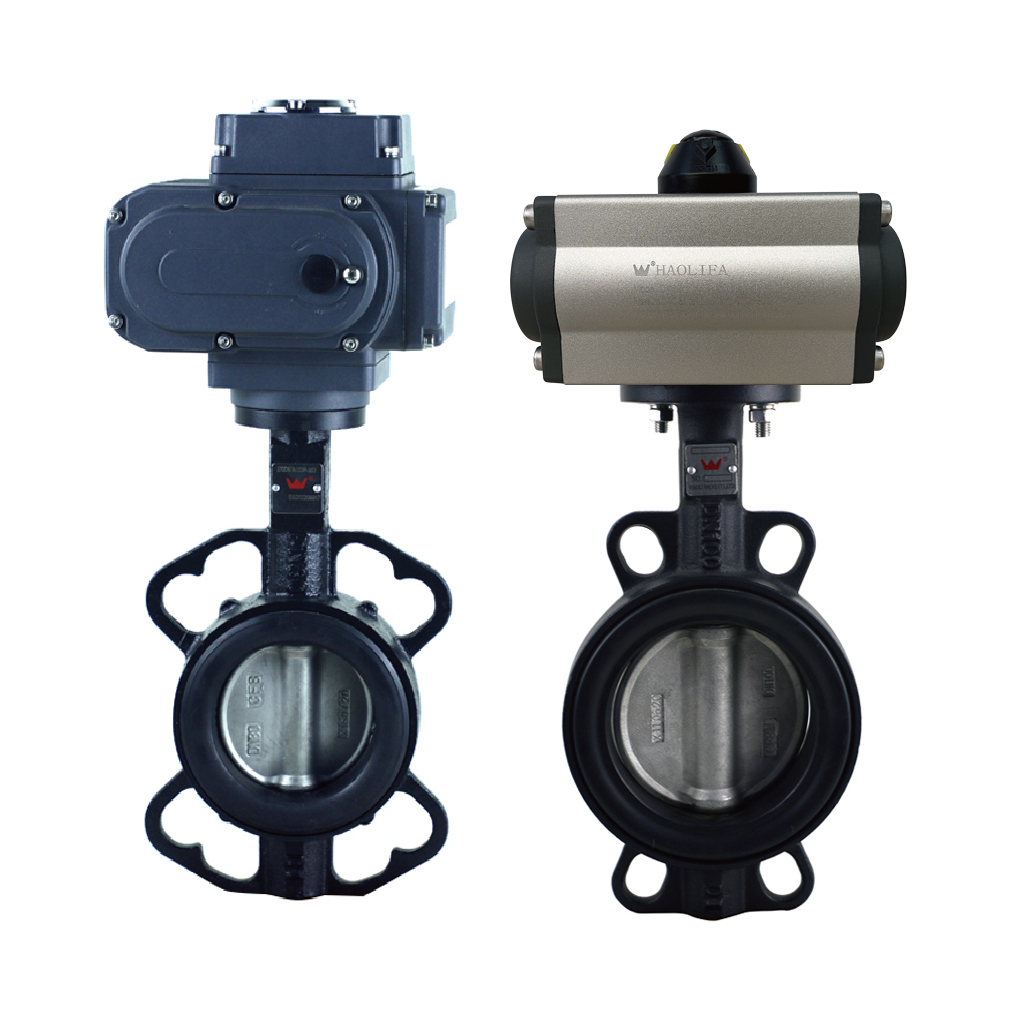

對夾中線蝶閥
參數
- 產品規格DN50-DN1200
- 閥體QT450-10、WCB、不銹鋼等
- 閥板球鐵尼龍、304SS等
- 閥軸45#、416SS等
- 閥座EPDM、NBR、PTFE等
- 驅動方式電動、氣動、渦輪、手柄
- 介質溫度-15℃-120℃
適用領域
生活給排水、消防水系統
中央空調系統、污水處理系統
水、氣、油、化工
建筑、水處理等
產品介紹
蝶閥是用圓盤式啟閉件往復回轉90°左右來開啟、關閉或調節介質流量的一種閥門。它不僅具有結構簡單、體積小、重量輕、材料耗用省、安裝尺寸小、驅動力矩小、操作簡便、迅速的優點，并且還可以同時具備良好的流量調節功能和關閉密封特性，是近年來發展最快的閥門品種之一。蝶閥易與各種驅動裝置組合，有良好的耐久性和可靠性。其使用領域非常廣泛，使用的品種和數量處于不斷上升趨勢，并向高溫、高壓、大口徑、高密封性、長壽命、優良的調節特性，以及一閥多功能發展，其可靠性及其他性能指標均達到較高水平。
- 產品參數
- 技術特點
- 產品尺寸
- 安裝指南
- 工況實例
-
公稱壓力 PN10~64 強度試驗壓力 公稱壓力*1.5MPa 密封試驗壓力 公稱壓力*1.1MPa -
1.結構簡單，通用互換性好，價格低廉。
2.閥桿密封不易變形從而避免了閥桿泄漏現象，整體支撐性能好，穩定、牢固。
3.閥座橡膠用量少，膨脹的潛在影響小，容易將扭矩控制在適當范圍內。
4.閥座密封面與靠背為一體，減小了閥座的變形量，強度高。 -
DN L1 PN10 PN16 φD1 n-φh φD1 n-φh DN50 42.6 125 4-18 125 4-18 DN65 45.6 145 8-18 145 8-18 DN80 45.6 160 8-18 160 8-18 DN100 51.6 180 8-18 180 8-18 DN125 55.6 210 8-18 210 8-18 DN150 55.6 240 8-22 240 8-22 DN200 59.6 295 8-22 295 12-22 DN250 67.6 350 12-22 355 12-26 DN300 77.6 400 12-22 410 12-26 DN350 77.6 460 16-22 470 16-26 DN400 102 515 16-26 525 16-30 DN450 114 565 20-26 585 20-30 DN500 127 620 20-26 650 20-33 DN600 154 725 20-30 770 20-36 DN700 163 840 24-30 840 24-36 DN800 188 950 24-33 950 24-39 DN900 203 1050 28-33 1050 28-39 DN1000 216 1160 28-36 1170 28-42 DN1200 276 1380 32-39 1390 32-48 -
