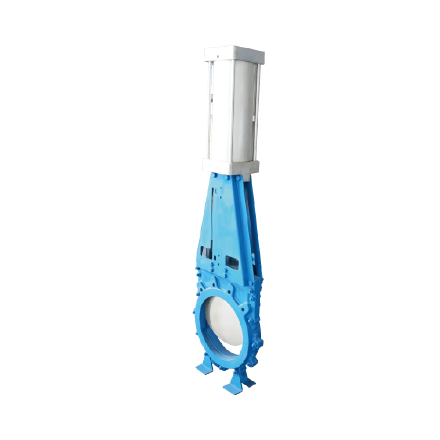

對夾刀閘閥
參數
- 閥座304
- 密封圈EPDM、NBR.Viton
- 閥體WCB、CF8、CF8M、CF3、CF3M
- 填料PTFE
- 壓蓋WCB、CF8、CF8M、CF3、CF3M
- 閘板2Cr13.304、316、316L
- 閥板螺母銅
- 閥桿2Cr13.304、316、316L
- 支架板2Cr13.304、316、316L
- 手輪瑪鋼
適用領域
電廠的選煤、排渣
城市的污水處理
食品、造紙、醫藥、石油、化工等油品
水、蒸汽管道
產品介紹
對夾刀閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，只能作全開和全關，不能作調節和節流。閘板有兩個密封面，最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為50，楔式對夾刀型閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。
- 產品參數
- 技術特點
- 產品尺寸
- 安裝指南
- 工況實例
-
公稱壓力 PN10 密封試驗 DN50-DN250打壓1Mpa DN300-DN400打壓0.6Mpa、 DN450打壓0.4Mpa -
手動明桿產品特點 :
1、閥桿螺母在閥蓋或支架上，開閉閘板時，用旋轉閥桿螺母來實現閥桿的升降。這種結構對閥桿的潤滑有利，開閉程度明顯，因此被廣泛采用。
2、其密封原理是通過閘板在關閉到底時，閘板斜切面碰到閥體上的鍥塊使得閘板緊靠密封面起到密封效果，并且閘板底部的斜切面具有切斷介質的功能，使得此氣動閘板閥不易受介質的堵塞卡阻。其結構可以做成硬密封、軟密封，可以根據客戶對密封要求選型。
手動暗桿產品特點 :
1、暗桿刀閘閥的閥桿不上升故稱之為暗桿刀閘閥，其適用于空間狹小的場所。
2、手動對夾刀閘閥是一種可更換橡膠密封圈的刀閘閥結構，密封原理主要是通過閘板與橡膠密封圈的緊靠，從而達到密封效果。
3、此結構主要特點在于，橡膠密封圈是封套在閥座上的階梯凹槽內，密封圈由金屬壓套反鎖，使得密封圈與閘板開關密封過程中不會脫落，并且密封圈壞了，可以取下金屬壓套隨意更換橡膠密封圈。使得手動刀型閘網使用效率大大提高。是一種經濟有效的高性能產。
-
DN L1 PN10 φD1 n-φh DN50 48 125 4-18 DN65 48 145 8-18 DN80 51 160 8-18 DN100 51 180 8-18 DN125 57 210 8-18 DN150 57 240 8-22 DN200 70 295 8-22 DN250 70 350 12-22 DN300 76 400 12-22 DN350 76 460 16-22 DN400 89 515 16-26 DN450 89 565 20-26
