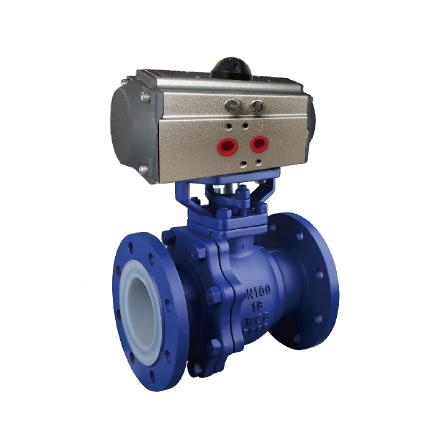

法蘭/對夾O型球閥
參數
- 閥體鑄鋼、不銹鋼、鑄鋼等
- 閥球鑄鋼
- 閥桿2Cr13
- 密封四氟
- 手柄鋼
適用領域
石油、化工、染化、農藥、制酸制堿等行業
產品介紹
襯氟球問是為各種強腐蝕性介質管路的啟閉控制而設計的，廣泛適用于石油、化工、染化、農藥、制酸制堿等行業，是目前防腐閥門設備最理想的選擇之一。
- 產品參數
- 技術特點
- 產品尺寸
- 安裝指南
- 工況實例
-
公稱壓力 PN16~40 強度試驗 公稱壓力*1.5MPa 氣密封試驗 公稱壓力*1.1MPa -
1、襯氟球問是為各種強腐蝕性介質管路的啟閉控制而設計的，廣泛適用于石油、化工、染化、農藥、制酸制堿等行
業，是目前防腐閥門設備最理想的選擇之一。
2、襯氟球閥采用氟塑料襯里，殼體采用熔模鑄造，強度高、外觀光潔，與液體接觸部分全部為氟塑料，長期使用于任
意濃度的腐蝕性管路、管線工作。
3、041F46 系列襯氟球閥的工作原理是靠旋轉閥心來使閥門暢通或關閉的，閥心和閥體內側全部采用氟塑料制成。
其具有開關輕便，體積小，密封可靠，結構簡單，維修方便，使用范圍廣等優點。
4、采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉。
5、結構緊湊合理，閥體內腔空間最小，減小了介質滯。
-
DN L1 PN10 φD1 n-φh DN15 140 65 4-14 DN20 140 75 4-14 DN25 150 85 4-14 DN32 165 100 4-18 DN40 180 110 4-18 DN50 200 125 4-18 DN65 220 145 8-18 DN80 250 160 8-18 DN100 280 180 8-18 DN125 320 210 8-18 DN150 360 240 8-22 DN200 400 295 8-22 DN250 450 350 12-22 DN300 610 400 12-22 DN350 686 460 16-22
