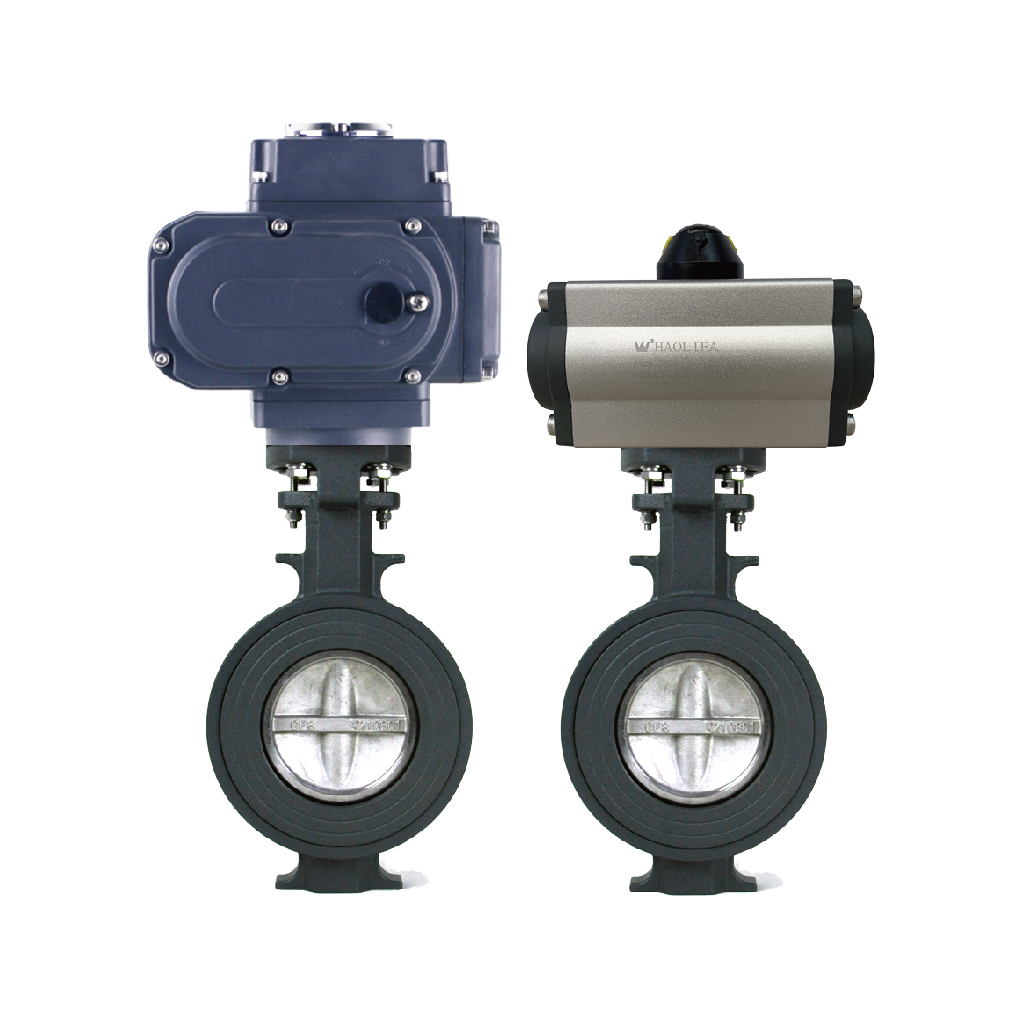

對夾偏心蝶閥
參數
- 416SS等
- 閥座EPDM、NBR、PTFE等
- 驅動方式電動、氣動、渦輪、手柄
- 介質溫度-15℃-120℃
適用領域
生活給排水、消防水系統
中央空調系統、污水處理系統
水、氣、油、化工
建筑、水處理等
產品介紹
蝶閥是用圓盤式啟閉件往復回轉90°左右來開啟、關閉或調節介質流量的一種閥門。它不僅具有結構簡單、體積小、重量輕、材料耗用省、安裝尺寸小、驅動力矩小、操作簡便、迅速的優點，并且還可以同時具備良好的流量調節功能和關閉密封特性，是近年來發展最快的閥門品種之一。蝶閥易與各種驅動裝置組合，有良好的耐久性和可靠性。其使用領域非常廣泛，使用的品種和數量處于不斷上升趨勢，并向高溫、高壓、大口徑、高密封性、長壽命、優良的調節特性，以及一閥多功能發展，其可靠性及其他性能指標均達到較高水平。
- 產品參數
- 技術特點
- 產品尺寸

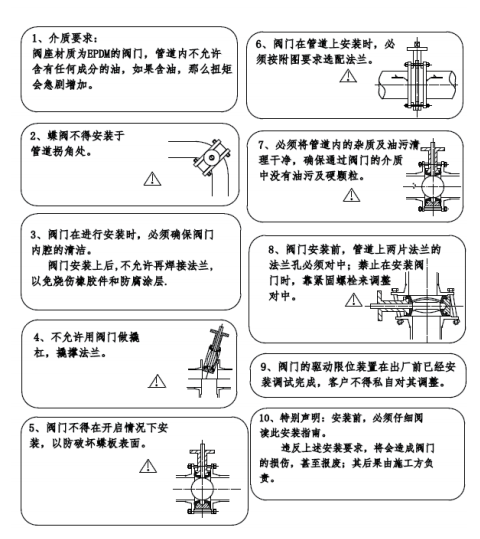

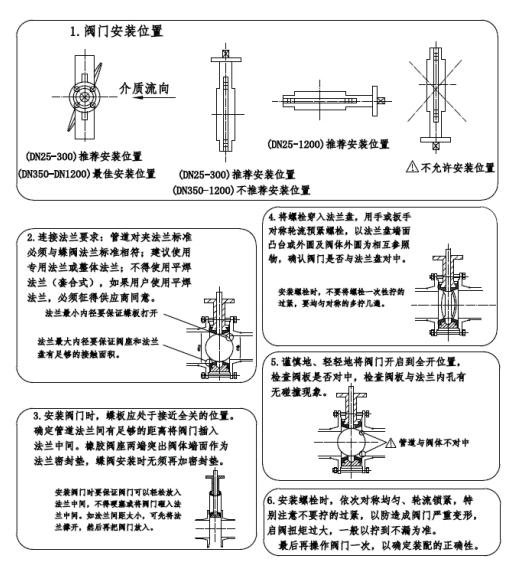

- 安裝指南
- 工況實例
-
公稱壓力 PN10~63 強度試驗壓力 公稱壓力*1.5MPa 密封試驗壓力 公稱壓力*1.1MPa -
1.設計合理,結構緊湊,裝拆容易,便于維修。
2.采用偏心結構,充分利用凸輪特效，從而實現閥門開啟時，蝶板和閥座密封圈瞬時脫離，在90度行程上完成消除摩擦磨損。
3.完全密封,泄漏為零，無論在低溫或高溫情況下，密封性能都穩定可靠。
4.蝶閥具有金屬硬密封和四氟軟密封兩種選擇，適用于多種工況及不同介質。
5.采用整軸結構，蝶板為桁架式結構，蝶板強度高、過流面積大、流阻小、節省能源。 -
DN Ll PN10 PN16 PN25 PN40 PN63 PN10-40 PN63 φD1 n-φh φD1 n-φh φD1 n-φh φD1 n-φh φD1 n-φh DN50 43 43 125 4-18 125 4-18 125 4-18 125 4-18 135 4-22 DN65 46 46 145 8-18 145 8-18 145 8-18 145 8-18 160 8-22 DN80 49 64 160 8-18 160 8-18 160 8-18 160 8-18 170 8-22 DN100 56 64 180 8-18 180 8-18 190 8-22 190 8-22 200 8-26 DN125 64 70 210 8-18 210 8-18 220 8-26 220 8-26 240 8-30 DN150 70 76 240 8-22 240 8-22 250 8-26 250 8-26 280 8-33 DN200 71 89 295 8-22 295 12-22 310 12-26 320 12-30 345 12-36 DN250 76 114 350 12-22 355 12-26 370 12-30 385 12-33 400 12-36 DN300 83 114 400 12-22 410 12-26 430 16-30 450 16-33 460 16-36 DN350 92 127 460 16-22 470 16-26 490 16-33 510 16-36 525 16-39 DN400 102 140 515 16-26 525 16-30 550 16-36 585 16-39 585 16-42 DN450 114 152 565 20-26 585 20-30 600 20-36 610 20-39 DN500 127 152 620 20-26 650 20-33 660 20-36 670 20-42 - DN600 154 176 725 20-30 770 20-36 770 20-39 795 20-48 - DN700 165 229 840 24-30 840 24-36 875 24-42 - - DN800 190 241 950 24-33 950 24-39 990 24-48 - - - - DN900 203 241 1050 28-33 1050 28-39 1090 28-48 - - DN1000 216 300 1160 28-36 1170 28-42 1210 28-56 - -
