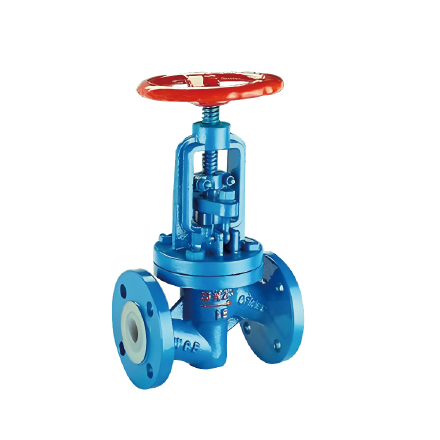

法蘭截止閥J41F46
參數
- 閥體/閥蓋、閥芯鑄鋼、不銹鋼
- 閥桿不銹鋼2Cr13
- 襯里聚四氟乙烯(PTFE/F4),聚全氟乙丙烯(FEP/46)
適用領域
廣泛適用于供水、排水、消防、暖通等管道系統。
產品介紹
襯氟截止閥是指啟閉件（閥瓣）由閥桿帶動并沿閥座中心軸線做升降運動的閥門，是一種常用的截斷閥，主要用來接通或截斷管路中的介質，一般不用于調節流量。
- 產品參數
- 技術特點
- 產品尺寸
- 安裝指南
- 工況實例
-
公稱壓力 PN16~40 強度試驗 公稱壓力*1.5MPa 氣密封試驗 公稱壓力*1.1MPa -
1、 與閘閥相比，截止閥的結構較簡單，制造與維修都較便。
2、 密封面不易磨損、擦傷，密封性較好、壽命長。
3、 啟閉時閥瓣行程較小，啟閉時間較短、閥門高度較小。
4、 閥瓣與閥桿設計為一體結構，結構緊湊，使用安全。
5、 截止閥有三種結構形式：直通式、直流式、角式，其中直通式最為常用，角式可以安裝在管路系統的拐角處，直流式流阻是截止閥中最小的。
6、 可根據用戶需求配置氣動、電動裝置，滿足遙控和程控的需要。
7、 更換零件襯里材料可適用各種介質。
-
DN L1 PN10 φD1 n-φh DN15 130 65 4-14 DN20 150 75 4-14 DN25 160 85 4-14 DN32 180 100 4-18 DN40 200 110 4-18 DN50 230 125 4-18 DN65 290 145 8-18 DN80 310 160 8-18 DN100 350 180 8-18 DN125 400 210 8-18 DN150 480 240 8-22 DN200 600 295 8-22
