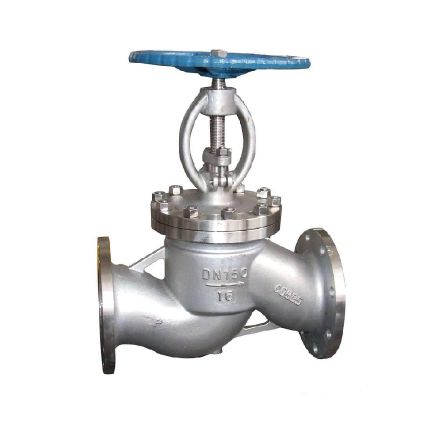

法蘭截止閥 J41W/H
參數
- 閥體閥蓋鑄鋼、不銹鋼
- 閥板鑄鋼、不銹鋼
- 閥桿不銹鋼
適用領域
石化、化工、電力、冶金、醫藥、食品等行業。
產品介紹
不銹鋼法蘭截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿閥座的中心線作直線運動。閥桿的運動形式，（通用名稱：暗桿），也有升降旋轉桿式，（通用名稱：明桿）截止閥是指關閉件（閥瓣）沿閥座中心線移動的閥門。
- 產品參數
- 技術特點
- 產品尺寸
- 安裝指南
- 工況實例
-
公稱壓力 PN16~40 強度試驗 公稱壓力*1.5MPa 氣密封試驗 公稱壓力*1.1MPa -
- 結構比閘閥簡單，制造與維修方便。
- 密封面不易磨損及擦傷 , 密封性好 , 啟閉時閥瓣與閥體密封面之間無相對滑動 , 因而磨損與擦傷均不嚴重 , 密
封性好使用壽命長。
- 啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。
- 啟閉力矩大，啟閉較費力，啟閉時間長。
- 流體阻力大，因閥體內介質通道較曲折，液體阻力大，動力消耗大。
- 介質流向 : 截止閥介質只能單方向流動，不能改變流動方向。
- 全開時閥瓣經常受沖蝕。
-
DN L1 PN10 PN16 PN25 PN40 PN63 PN100 10-40 63-100 φD1 n-φh 中D1 n-φh φD1 n-φh 中D1 n-φh φD1 n-φh φD1 n-φh DN15 130 170 65 4-14 65 4-14 65 4-14 65 4-14 75 4-14 75 4-14 DN20 150 190 75 4-14 75 4-14 75 4-14 75 4-14 90 4-18 90 4-18 DN25 160 210 85 4-14 85 4-14 85 4-14 85 4-14 100 4-18 100 4-18 DN32 180 230 100 4-18 100 4-18 100 4-18 100 4-18 110 4-22 110 4-22 DN40 200 260 110 4-18 110 4-18 110 4-18 110 4-18 125 4-22 125 4-22 DN50 230 300 125 4-18 125 4-18 125 4-18 125 4-18 135 4-22 145 4-26 DN65 290 340 145 8-18 145 8-18 145 8-18 145 8-18 160 8-22 170 8-26 DN80 310 380 160 8-18 160 8-18 160 8-18 160 8-18 170 8-22 180 8-26 DN100 350 430 180 8-18 180 8-18 190 8-22 190 8-22 200 8-26 210 8-30 DN125 400 500 210 8-18 210 8-18 220 8-26 220 8-26 240 8-30 250 8-33 DN150 480 550 240 8-22 240 8-22 250 8-26 250 8-26 280 8-33 290 12-33 DN200 600 650 295 8-22 295 12-22 310 12-22 320 12-30 345 12-36 360 12-36
